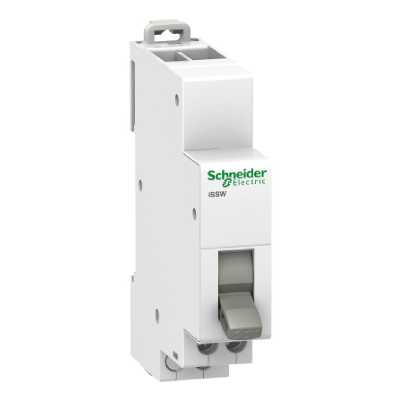

SCHNEIDER ELECTRIC ISSW Przełącznik Modułowy 0-1 20A 1P 1m 250V AC ACTI 9

SCHNEIDER ELECTRIC ISSW Przełącznik Modułowy 0-1 20A 1P 1m 250V AC ACTI 9 to ręczny przełącznik liniowy służący do sterowania obwodami elektrycznymi. Posiada 2 pozycje z 1 stykiem przełącznym (1 C/O) i możliwość jakkolwiek segregacji faz. Jest przystosowany do pracy z wszelkimi typami szyn zbiorczych dzięki opcji dzielenia ścianki separującej fazy.

Nominalne napięcie robocze (Ue) wynosi 250V AC, a nominalny prąd roboczy (Ie) to 20A. Przełącznik charakteryzuje się częstotliwością pracy na poziomie 50Hz. Złącza zostały zaprojektowane tak, aby ułatwić podłączanie, akceptując sztywne przewody miedziane o przekroju od 0,5 mm² do 2x2,5 mm² oraz przewody elastyczne lub z tulejką miedzianą o identycznym przekroju.

Liczba cykli otwarcia i zamknięcia wynosi 30,000, a przełącznik wykazuje wytrzymałość na 30,000 operacji, spełniając wymogi kategorii prądu AC22 przy cos phi=0,8. Wymiary urządzenia to 18 mm szerokości x 82 mm wysokości x 75 mm głębokości, co odpowiada szerokości 2 polach 9 mm.

Przełącznik osiąga stopień zanieczyszczenia 3 i stopień tropikalizacji 2 z wilgotnością względną 95% przy temperaturze 55°C. Temperatura pracy urządzenia mieści się w zakresie od -20°C do +50°C, natomiast temperatura przechowywania wynosi od -40°C do +70°C. Urządzenie spełnia normy IEC 60669-1 i IEC 60947-5-1, co potwierdza jego jakość i wytrzymałość.
