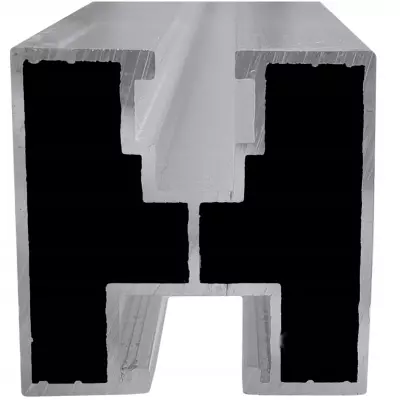

Profil Montażowy 40x40mm PV Szyna Aluminiowa 220cm

Szyna montażowa pv wykonana z aluminium o wymiarach 40x40mm, długość 2,20m

Parametry produktu:

• Wymiary / przekrój: 40 x 40 mm
• Grubość ścianek: 1,3/1,5 mm
• Długość: 2200 mm (± 5 mm)
• Wykonany z aluminium stop  6063, T6
• Kanał górny: na wpust przesuwny M8 (kwadratowy)
• Kanał dolny: na śrubę M10 M10x20 mm lub M10x25mm (z łbem sześciokątnym)
• Waga: 0,80 kg/m
• Profil jest nowy

Materiał jest odporny na warunki atmosferyczne, dzięki czemu będzie służył wiele lat i nie stanie się z nim nic zarówno pod względem technicznym jak i estetycznym.

Szyna przeznaczona jest do mocowania paneli fotowoltaicznych:

• na dachu skośnym
• na dachu płaskim za pomocą systemu z trójkątów montażowych
• na gruncie za pomocą systemu z trójkątów montażowych.

Szyna przystosowana jest do mocowania do dolnego kanału elementów montażowych (śrub dwugwintowych, uchwytów na dachówkę, haków itd.) natomiast górny kanał przystosowany jest do  mocowania klem środkowych oraz końcowych za pomocą śrub i wpustów m8.

Szyna została wykonana z aluminium wysokiej jakości, gatunek 6060. Materiał jest odporny na warunki atmosferyczne, dzięki czemu będzie służył wiele lat i nie stanie się z nim nic zarówno pod względem technicznym jak i estetycznym.

Szyna została przystosowana do mocowania paneli fotowoltaicznych, za pomocą klem środkowych i końcowych.Klemy mocowane są do kanału górnego szyny za pomocą śrub imbusowych M8 i wpustów przesuwnych M8 (kwadratowych).

Dolny kanał umożliwia zamontowanie profilu do:adapterów montażowych śrub dwugwintowych, uchwytów dachowych, wsporników lub innych elementów montażowych.

Montaż odbywa się przy użyciu śrub M10 (z łbem sześciokątnym) oraz nakrętek kołnierzowych M10.
