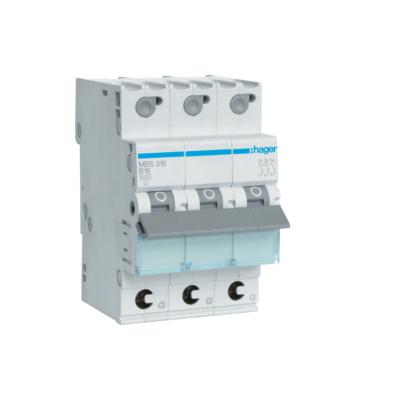

HAGER MBS316 Wyłącznik Nadprądowy Quickconnect B 16A 3P 3m 6KA

HAGER MBS316 Wyłącznik Nadprądowy Quickconnect B 16A 3P 3m 6KA

Dane Techniczne:

• Liczba biegunów chronionych: 3
• Układ biegunów: 3 P
• Charakterystyka wyzwalania: Typ B
• Z rozłączanym biegunem N: nie
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd znamionowy In: 16 A

Prąd / Temperatura:

• Prąd znamionowy w temperaturze -25°C do 70°C: Od 20,85 A do 11,23 A

Współczynniki korekcyjne:

• Przy instalacji wielu aparatów: Od 1 dla 2 aparatów do 0,85 dla 6 aparatów
• Wyzwalacz bezzwłoczny przy różnych częstotliwościach: Od 1,1 dla 100 Hz do 1,5 dla 400 Hz

Selektywność:

• Znamionowe wartości prądu do selektywności zwarciowej: 2 A do 20 A

Moc i Wytrzymałość:

• Maksymalna strata mocy na biegun: 3,5 W
• Całkowite straty mocy dla prądu znamionowego: 6,33 W
• Wytrzymałość elektryczna (liczba cykli): 4000
• Wytrzymałość mechaniczna (liczba cykli): 20000

Wymiary i Montaż:

• Głębokość produktu: 70 mm
• Wysokość produktu: 83,4 mm
• Szerokość produktu: 52,5 mm
• Przystosowany do montażu podtynkowego
• Pozycja montażowa produktu 360°

Podłączenie:

• Rodzaj przyłącza: Quick Connect
• Pojemność zacisków dla przewodów różnego typu: Od 1/25 mm² do 1,5/4 mm²

Normy i Bezpieczeństwo:

• Norma: EN 60898-1
• Stopień ochrony: IP20
• Temperatura robocza: -25…70 °C
• Temperatura przechowywania/transportu: -25…80 °C
