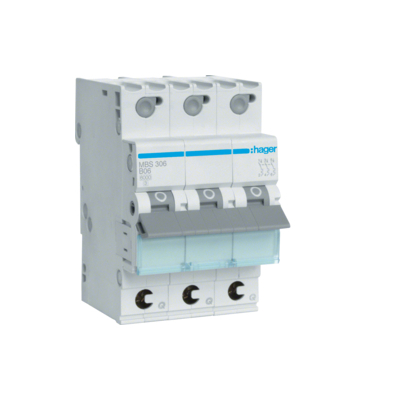

HAGER MBS306 Wyłącznik Nadprądowy Quickconnect B 6A 3P 3m 6KA

HAGER MBS306 Wyłącznik Nadprądowy Quickconnect B 6A 3P 3m 6KA

Dane techniczne:

• Liczba biegunów chronionych: 3
• Układ biegunów: 3 P
• Charakterystyka wyzwalania: B
• Funkcje: Z rozłączanym biegunem N: nie
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd znamionowy In: 6 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA

Współczynniki korekcyjne i selektywność:

• Współczynnik korekcyjny prądu znamionowego dla różnej liczby aparatów zainstalowanych obok siebie: od 0,85 do 1
• Współczynnik korekcyjny wyzwalacza bezzwłocznego dla różnych częstotliwości: 1 do 1,5

Straty mocy i wymiary:

• Straty mocy na biegun dla prądu znamionowego: 1,3 W
• Całkowite straty mocy dla prądu znamionowego: 3,8 W
• Wymiary produktu: Głębokość: 70 mm, Wysokość: 83,4 mm, Szerokość: 52,5 mm

Podłączenie:

• Pojemność zacisku: dla przewodu elastycznego (linka): 1/25 mm², dla przewodu sztywnego (drut): 1/35 mm²
• Rodzaj przyłącza: Quick Connect

Warunki użytkowania:

• Temperatura robocza: -25°C do 70°C
• Stopień zanieczyszczenia: zgodnie z IEC 60664 / IEC 60947-2: 2
• Normy: EN 60898-1
• Stopień ochrony: IP20
