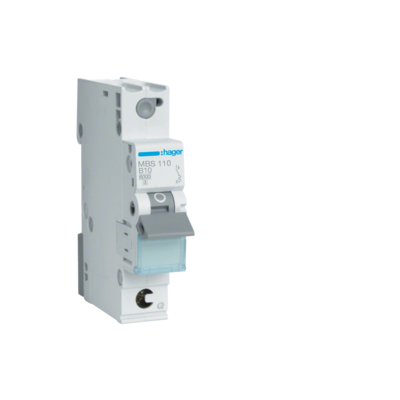

HAGER MBS110 Wyłącznik Nadprądowy Quickconnect B 10A 1P 1M 6KA

HAGER MBS110 Wyłącznik Nadprądowy Quickconnect B 10A 1P 1M 6KA

Konstrukcja:

• Liczba biegunów chronionych: 1
• Układ biegunów: 1 P
• Charakterystyka wyzwalania: B

Funkcje:

Z rozłączanym biegunem N: nie

Charakterystyka elektryczna:

• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz

Napięcie:

• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd:

• Prąd znamionowy In: 10 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 3 / 5 In

Prąd / Temperatura:

Prądy znamionowe w zakresie temperatur od -25°C do 70°C wynoszą od 13,28 A do 6,68 A.

Współczynnik korekcyjny prądu:

• Współczynnik korekcyjny prądu znamionowego dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik dla 3 aparatów: 0,95
• Współczynnik dla 4 lub 5 aparatów: 0,9
• Współczynnik dla 6 aparatów: 0,85

Instalacja / Montaż:

Wyłącznik nadprądowy HAGER MBS110 jest przystosowany do montażu podtynkowego, z możliwością umieszczenia w każdej pozycji (360°).

Podłączenie:

• Pojemność zacisku dla przewodu elastycznego (linka): 1 / 25 mm²
• Pojemność zacisku dla przewodu sztywnego (drut): 1 / 35 mm²
• Typ przyłącz: Quick Connect

Normy i Bezpieczeństwo:

• Stopień ochrony: IP20
• Norma: EN 60898-1
• Dyrektywa europejska WEEE: dotyczy

Warunki użytkowania:

Temperatura robocza: -25…70 °C. Klasa ograniczenia energii I²t.: 3. Temperatura przechowywania/transportu: -25…80 °C.
