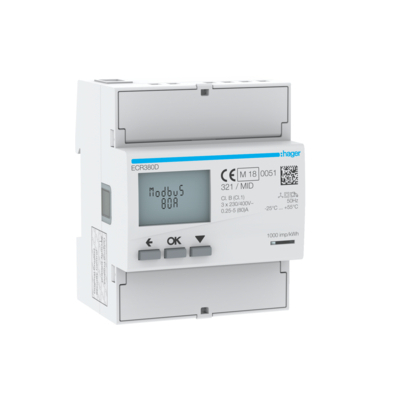

HAGER ECR380D Licznik Energii Elektrycznej 3F 80A MODBUS MID

Specyfikacja Techniczna: HAGER ECR380D Licznik Energii Elektrycznej 3F 80A MODBUS MID

Konstrukcja i Montaż:

• System magistralny (bus): MODBUS
• Liczba biegunów: 4P (3P / 3P+N)
• Typ montażu: Szyna DIN

Funkcje:

• Klasa dokładności: B
• Rodzaj taryfy: T1...T2 (230V AC) / T1...T8 Modbus
• Jednokierunkowy: Tak
• Nadaje się wyłącznie do wyposażenia wewnętrznego: Tak
• Regulowane parametry parzystości i bit stopu (1; 2): Tak
• Skalibrowana funkcja pomiaru: Tak

Charakterystyka Elektryczna:

• Napięcie znamionowe łączeniowe Ue (AC): 92 / 480 V
• Napięcie zasilające: AC
• Częstotliwość: 50 Hz
• Napięcie udarowe wytrzymywane Uimp: 6 kV

Pomiary:

• Maksymalne napięcie pracy: 300 V
• Zakres pomiaru napięcia L-N: 92 / 276 V, L-L: 160 / 480 V
• Prąd znamionowy In: 80 A
• Zakres pomiaru prądu: 0,015 / 80 A
• Zakres pomiaru częstotliwości: 45 / 65 Hz

Normy i Certyfikacja:

• Norma: EN 50470-1 / 3, IEC 62053-21 / 23, IEC 61557-12
• Produkt certyfikowany: MID (Measuring Instruments Directive)
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo:

• Stopień ochrony: IP20
• Klasa ochronności: II
• Klasa izolacji: TBTS

Warunki użytkowania:

• Temperatura robocza: -25…55 °C
• Temperatura przechowywania/transportu: -25…70 °C

Instalacja i Montaż:

• Montaż: szyna TS
• Moment dokręcający: 2 Nm

Wymiary:

• Głębokość: 60 mm, Wysokość: 92 mm, Szerokość: 72 mm

Podłączenie:

• Konfiguracja menu: 1…247 adresy

Dodatkowe informacje:

• Zmierzone wielkości: V, A, kWh, kvarh, PF, Hz, kW, kvar
• Transmisja danych: 1200 / 38400 bit/s
