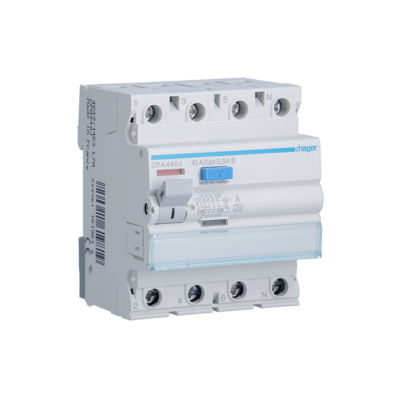

HAGER CPA440J 40A 300mA/A S Wyłącznik Różnicowy Selektywny 40A 3P+N 4m 300mA A S 6kA

Specyfikacja Wyłącznika Różnicowoprądowego HAGER CPA440J 40A 300mA/A S

Konstrukcja

• Liczba biegunów: 4 P
• Montaż: Szyna DIN

Funkcje

• Zaplombowany: nie
• Zgodność z montażem szynowym DIN: tak

Charakterystyka elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Prąd znamionowy In: 40 A
• Częstotliwość: 50 Hz
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Znamionowy prąd różnicowy dI: 300 mA
• Znamionowy prąd wyładowczy (In 8/20µs): 5 kA
• Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: 6 kA

Prąd w zależności od temperatury

• Znamionowy prąd In jest stały (40 A) w zakresie temperatur od -25°C do 70°C

Moc

• Całkowite straty mocy dla prądu znamionowego: 7,2 W
• Straty mocy na biegun dla prądu znamionowego: 2,1 W

Zabezpieczenia i zadziałanie

• Zabezpieczenie przed przypadkowym zadziałaniem: tak
• Krótkozwłoczny: tak

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 4000

Wymiary

• Głębokość: 70 mm
• Wysokość: 83 mm
• Szerokość: 70 mm

Przyłącze

• Pojemność zacisku wyjściowego i wejściowego dla przewodu sztywnego i elastycznego: do 25 mm² i 16 mm² odpowiednio
• Rodzaj przyłącza: ze śrubą

Norma i Bezpieczeństwo

• Norma: EN 61008-1
• Stopień ochrony: IP20
• Typ wyłącznika różnicowoprądowego: A SEL

Warunki użytkowania i Przechowywanie

• Temperatura robocza: -25…40 °C
• Temperatura przechowywania/transportu: -55…70 °C
