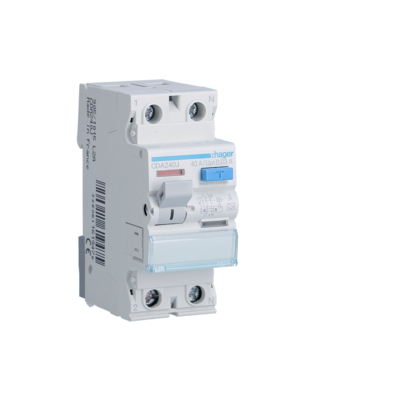

HAGER CDA240J 40A 30mA/A Wyłącznik Różnicowy 40A 2P 2m 30mA A 6kA

Dane Techniczne Wyłącznika Różnicowoprądowego - HAGER CDA240J

Konstrukcja

• Liczba biegunów: 2P
• Montaż: Szyna DIN

Funkcje

• Zaplombowany: nie

Charakterystyka Elektryczna

• Napięcie znamionowe łączeniowe Ue (AC): 230 V
• Częstotliwość: 50 Hz
• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Znamionowy prąd różnicowy dI: 30 mA
• Prąd znamionowy In: 40 A
• Znamionowy prad wyładowczy (ln 8/20µs): 0,25 kA
• Znamionowa zdolność załączania i wyłączania Im: 1,5 kA
• Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: 6 kA

Prąd / Temperatura

• Prąd znamionowy w temperaturach od -25°C do 45°C: 40 A
• Prąd znamionowy w temperaturze 50°C: 37 A
• Prąd znamionowy w temperaturze 55°C: 34 A
• Prąd znamionowy w temperaturze 60°C: 30 A
• Prąd znamionowy w temperaturze 65°C: 26 A
• Prąd znamionowy w temperaturze 70°C: 21 A

Moc

• Całkowite straty mocy dla prądu znamionowego: 6,24 W
• Straty mocy na biegun dla prądu znamionowego: 3,28 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 4000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 35 mm

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm
• Pozycja montażowa produktu 360°: tak

Podłączenie

• Rodzaj przyłącza: ze śrubą
• Pojemność zacisku (drut): 1 / 25 mm²
• Pojemność zacisku (linka): 1 / 16 mm²

Normy i Bezpieczeństwo

• Norma: EN 61008-1
• Stopień ochrony: IP20
• Typ wyłącznika różnicowoprądowego: A
• Temperatura robocza: -25…40 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2: 2
• Temperatura przechowywania/transportu: -55…70 °C
