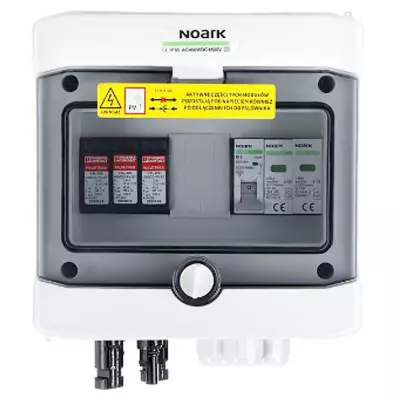

Rozdzielnica DC+AC 1 String 1F SPD T2 + B16 SPD T2

• Skrzynki przeznaczone są do zastosowań w instalacjach fotowoltaicznych z izolowana instalacja odgromowa lub bez instalacji odgromowej, również tam, gdzie wymagany jest wysoki stopień ochrony IP. Ich konstrukcja nadaje się do montażu natynkowego
• Strona AC jednofazowa.

• 1 x łańcuch modułów, na 1 mppt
• 1 x ogranicznik przepięć DC typu 2 - T2
• 1 x ogranicznik przepiec AC typu 2 - T2
• 1 x wyłącznik nadprądowy 1-fazowy 16A
• Przyłącza tablicowe MC4
• Stopień ochrony IP65
• Drzwi przezroczyste
• Klasa ochronności: II
• Kolor: biały

PARAMERTY ELEKTRYCZNE I MECHANICZNE OBUDOWY

• Producent - Noark
• Model - PHS 8T
• Liczba modułów - 8
• Wykonanie zgodne z - EN 60670-1, EN 62208
• Stopień ochrony - IP65
• Klasa ochrony - II
• Znamionowe napięcie izolacji (Ui) - 690 V AC, 1000 V DC
• Próba rozżarzonym prętem - 650°C
• Odporność na uderzenia -IK08
• Plastik do ponownego przetworzenia - bezhalogenowy

ZASTOSOWANY OGRANICZNIK PRZEPIĘĆ DC

• Producent / Model - PHOENIX / VAL-MS 1000DC-PV/2+V
• Ochrona przeciwprzepięciowa - Typ 2
• Najwyższe napięcie trwałe UCPV - 1170 V DC
• Odporność na zwarcie I SCPV - 2000 A
• Długotrwały prąd roboczy ICPV - <20 uA
• Znam. prąd obciążenia IL - 80 A
• Prąd przewodu ochr. IPE - <=20 uA DC, <=250 uA AC
• Pobór mocy w trybie czuwania PC - <=25 mVA
• Znam. prąd odprowadzany (8/20) us - 15 kA
• Max prąd wyładowczy Imax (8/20) us -40 kA
• Sumaryczny prąd odprowadzany Itotal (8/20) us -40 kA
• Poziom ochrony Up - <= 3,7 kV
• Napięcie resztkowe Ures
• <= 3,7 kV (przy In)
• <= 3,1 kV (przy 5kA)
• <= 3,5 kV (przy 10kA)
• <= 4 kV (przy 20kA)
• <= 4,6 kV (przy 30kA)
• <= 5 kV (przy 40kA)
• Czas odpowiedzi tA - <= 25ns
• Rezystancja izolacji Riso - <= 5 Giga OM (przy 500 VDC)

ZASTOSOWANY OGRANICZNIK PRZEPIĘĆ AC

• Producent - Noark
• Model - Ex9UE2 12.5 3PN 275
• Wykonanie zgodnie z - EN 61643-11
• Typ ogranicznika - Type 2 (klasa II, C, T2)
• Wykonanie wkładki - L-N: MOV (warystor), N-PE: GDT (Iskiernik)
• Napięcie trwalej pracy Uc - L-N: 275 V AC, N-PE: 255 V AC
• Częstotliwość f - 50-60Hz
• Znamionowy prąd wyładowczy In (8/20 us) - L-N: 20 kA na biegun, N-PE: 40 kA na biegun
• Max. prąd impulsowy limp (10/350 us) - N-PE: 12 kA na biegun
• Max. prąd wyładowczy Imax (8/20 us) - 40 kA na biegun
• Napięciowy poziom ochrony Up dla prądu In - L-N: 1,4 kV, N-PE: 1,5 kV
• Napięciowy poziom ochrony Up dla prądu Imax -L-N: 2 kV, N-PE: 1,5 kV
• Napięciowy poziom ochrony Up dla 5 kA (8/20 us) -L-N: 2 kV, N-PE: 1,5 kV
• N-PR zdolność gaszenia prądu następczego Ifi - 100A
• Przepięcia dorywcze Ut (wytrzymywane) -L-N: 5s : 335 V, N-PE: 200 ms : 1200 V
• Napięcie ogranicznika dla prądu 1mA - 387 - 473 V
• Maksymalne dobezpieczenie bezpiecznikiem - L-N: max. 125 A gG, N-PE: -
• Zdolność wytrzymywania na prąd zwarciowy -L-N: 50 kA, N-PE: -

ZASTOSOWANY WYŁĄCZNIK NADPRĄDOWY

• Producent - Noark
• Model - Ex9BN 1P B16
• Prąd znamionowy - 16A; 1-fazy
• Liczba biegunów - 1
• Charakterystyka - B
• Wykonanie zgodne z - IEC/EN 60898-1
• Znamionowa zwarciowa zdolność łączeniowa ICN - 6kA
